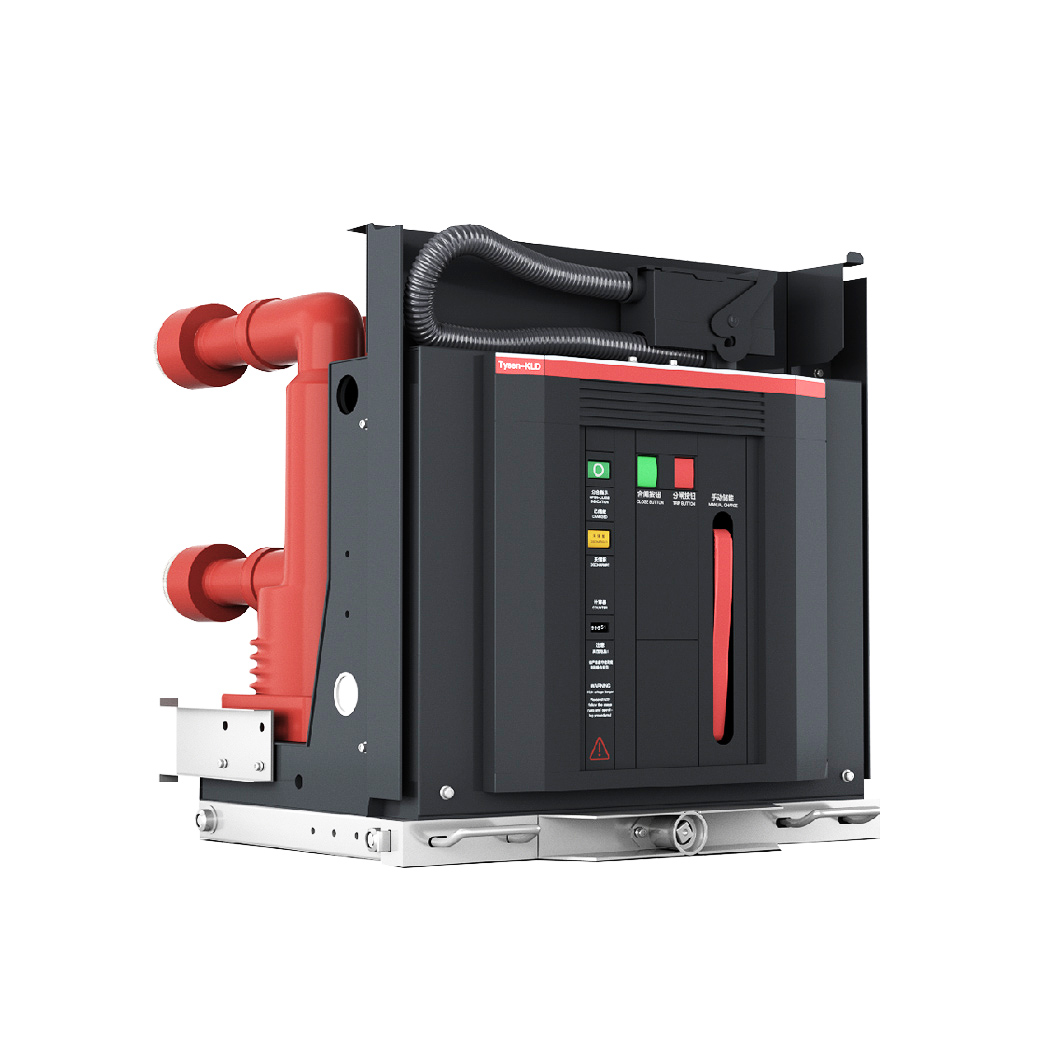

ZN139-12系列

高压真空断路器

(630-4000A)

简洁 高效 安全 全面

产品概述

高压断路器是电力系统中非常关键的设备,主要用于控制和保护电网。它们能够处理高达数千伏的电压级别,因此在输电和分配过程中发挥着至关重要的作用。适用于交流50Hz、额定电压为12kV、额定工作电流630A至4000A的电网中,起控制和保护作用。广泛应用于工矿企业、变电站等场所,特别适用于频繁操作的场所。

产品特点

提升客户生产力

确保用户人员及资产安全

优化全生命周期投资成本

固封极柱

ZN139系列真空断路器采用先进的浇注式固封极柱,其特殊结构确保真空灭弧室受到可靠保护,避免机械撞击、灰尘和潮气的影响。

在真空中开断电流
  • 真空断路器不需要灭弧和绝缘的介质。实际上,灭弧室中不存在可被电离的物质。
  • 在任何情况下,当触头分离时,触头间的电弧通道仅仅由触头材料的金属蒸气构成。
  • 当主回路电流在自然过零点时消失,电弧即不能维持。在此刻,急速下降的载流密度和快速凝聚的真空金属蒸气,使触头之间迅速恢复了绝缘。
  • 真空灭弧室因此恢复了绝缘能力以及耐受系统瞬态恢复电压的能力,最终将电弧熄灭。

真空灭弧室

触头材料采用高品质材料,杯状纵磁真空灭弧室触头,截流值低;采用一次封排工艺,介质恢复强度高,低漏气率;机械强度高,机械寿命长;开断绝缘恢复性强,大大降低重燃及TRV 击穿。

产品结构

产品结构

  •  可抽出式或固定式安装
  •  坚固可靠,尺寸紧凑,维护工作量低
  •  标准配备机械防跳装置
  •  内置式操作机构储能杆
  •  极柱整体浇注技术,终身密封
  •  真空开断技术
  •  真空灭弧室受到可靠保护,避免机械撞击、灰尘和潮气的影响
  •  完整的二次附件系列供选配
  •  断路器可实现手动摇进摇出操作,仅能在柜门关闭条件下进行
  •  位于操动机构和手车底盘上的安全闭锁可防止错误和危险的操作
  •  分合闸按钮可配挂锁或保护盖
  •  适用不同气候条件
技术参数

ZN139-12/D永磁真空断路器技术参数

序号 名称 单位 参数
1 额定电压 kV 12
2 额定工频耐受电压相间、相对地/断口(1min) kV 42/48
3 额定雷电冲击电压相间、相对地/断口(峰值) kV 75/85
4 额定频率 Hz 50
5 额定电流 A 630-2500 630-3150* 630-4000*
6 额定短路开断电流 kA 20   25 31.5 40
7 额定短路关合电流 kA 50   63 80 100
8 额定峰值耐受电流 kA 50   63 80 100
9 额定热稳定电流(有效值) kA 20   25 31.5 40
10 额定短路持续时间 s 4
11 额定短路开断电流次数 30000/40000
12 机械寿命 30 30 30
13 额定电流开断次数(电寿命) 30000/40000
14 永磁机构机械寿命 - 120000 120000 120000
15 额定单个/背对背电容器组开断电流 A 630/400(40kA为800/400)
16 相间距 mm 150 210 275
17 触头开距(1) mm 9±1
18 接触超行程 mm 3±1
19 动、静触头允许磨损累积厚度 mm 3
20 三相分、合闸不同期性 ms ≤2

注:*3150A及以上需要强制风冷。

ZN139-12/G固封弹簧真空断路器技术参数

序号 名称 单位 参数
1 额定电压 kV 12
2 额定工频耐受电压相间、相对地/断口(1min) kV 42/48
3 额定雷电冲击电压相间、相对地/断口(峰值) kV 75/85
4 额定频率 Hz 50
5 额定电流 A 630-2500 630-3150* 630-4000*
6 额定短路开断电流 kA 20   25 31.5 40
7 额定短路关合电流 kA 50   63 80 100
8 额定峰值耐受电流 kA 50   63 80 100
9 额定热稳定电流(有效值) kA 20   25 31.5 40
10 额定短路持续时间 s 4
11 额定短路开断电流次数 30 30 30
12 机械寿命 30000
13 额定单个/背对背电容器组开断电流 A 630/400(40kA为800/400)
14 相间距 mm 150 210 275
15 触头开距(1) mm 10±1
16 接触超行程 mm 3±1
17 动、静触头允许磨损累积厚度 mm 3
18 三相分、合闸不同期性 mm ≤2
19 分闸时间 ms ≤50
20 合闸时间 ms ≤70
21 额定操作顺序 - 0.3s    180s          180s    180s
O —— CO—— CO          O —— CO—— CO

注:*3150A及以上需要强制风冷。

选型表

ZN139-12系列高压真空断路器

ZN139 12 GD 630 25 手车式 P H 防跳继电器
产品代号 电压等级 产品功能 额定电流 分断电流 安装方式 相间距(P) 极间距(H) 附件
ZN139:
真空断路器
12kV G:弹簧固封绝缘
GD:永磁固封绝缘
D:永磁复合绝缘
T:弹簧复合绝缘
630A
1250A
1600A
2000A
2500A
3150A
4000A
20kA
25kA
31.5kA
40kA
手车式
固定式正装
固定式侧装
150mm
210mm
275mm
275mm
310mm
防跳继电器
切电容器组
欠压脱扣器
中门联锁
底盘车加长摇把/85mm
电动底盘车+控制器
底盘车程序锁 程序锁
技术参数


  • 1. 额定电压(kV):12

    2. 额定工频耐受电压相间、相对地/断口(1min)(kV):42/48

    3. 额定雷电冲击电压相间、相对地/断口(峰值)(kV):75/85

    4. 额定频率(Hz):50

    5. 额定电流(A):630-2500/630-3150*/630-4000*

    6. 额定短路开断电流(kA):20   25/31.5/40

    7. 额定短路关合电流(kA):50  63/80/100

    8. 额定峰值耐受电流(kA):50  63/80/100

    9. 额定热稳定电流(有效值)(kA):20  25/31.5/40

    10. 额定短路持续时间(s):4

    11. 额定短路开断电流次数(次):30/30/30

    12. 机械寿命(次):30000/40000

    13. 额定电流开断次数(电寿命)(次):30000/40000

    14. 永磁机构机械寿命:120000/120000/120000

    15. 额定单个/背对背电容器组开断电流(A):630/400(40kA为800/400)

    16. 相间距(mm):150  210  275

    17. 触头开距(1)(mm):9±1

    18. 接触超行程(mm):3±1

    19. 动、静触头允许磨损累积厚度(mm):3

    20. 三相分、合闸不同期性(ms):≤2

  • 1. 额定电压(kV):12

    2. 额定工频耐受电压相间、相对地/断口(1min)(kV):42/48

    3. 额定雷电冲击电压相间、相对地/断口(峰值)(kV):75/85

    4. 额定频率(Hz):50

    5. 额定电流(A):630-2500/630-3150*/630-4000*

    6. 额定短路开断电流(kA):20   25/31.5/40

    7. 额定短路关合电流(kA):50  63/80/100

    8. 额定峰值耐受电流(kA):50  63/80/100

    9. 额定热稳定电流(有效值)(kA):20  25/31.5/40

    10. 额定短路持续时间(s):4

    11. 额定短路开断电流次数(次):30/30/30

    12. 机械寿命(次):30000

    13. 额定电流开断次数(电寿命)(次):630/400(40kA为800/400)

    14. 相间距(mm):150  210  275

    15. 触头开距(1)(mm):10±1

    16. 接触超行程(mm):3±1

    17. 动、静触头允许磨损累积厚度(mm):3

    18. 三相分、合闸不同期性(mm):≤2

    19. 分闸时间(ms):≤50

    20. 合闸时间(ms):≤70

    21. 额定操作顺序:0.3s 180s O —— CO—— CO / 180s  180s O —— CO—— CO

选型表


  • 产品代号:ZN139:真空断路器

    电压等级:12kV

    产品功能:G:弹簧固封绝缘/GD:永磁固封绝缘/D:永磁复合绝缘/T:弹簧复合绝缘

    额定电流:630A/1250A/1600A/2000A/2500A/3150A /4000A

    分断电流:20kA/25kA/31.5kA/40kA

    安装方式:手车式/固定式正/固定式侧装

    相间距(P):150mm/210mm/275mm

    极间距(H):275mm/310mm

    附件:防跳继电器/切电容器组/欠压脱扣器/中门联锁/底盘车加长摇把/85mm/电动底盘车+控制器/底盘车程序锁/程序锁
