产品概述
- NYKM2系列塑料外壳式断路器（以下简称断路器），其额定绝缘电压为800V。使用于交流50Hz，额定工作电压690V及以下（NYKM2-63为400V），额定工作电流至800A的电路中，作不频繁转换及电动机不频繁启动之用。断路器具有过载、短路及欠电压保护功能，能保护线路和电源设备不受损坏。
- 断路器按照其额定极限短路分段能力(Icu)的高低，分为L型（低分断型）、M型（标准型）、H型（高分段型）。该断路器具有体积小、分断高、 飞弧短（部分规格零飞弧）、抗振动等特点。
- 本断路器可垂直安装（即竖装），亦可水平安装（即横装）。
适用环境
- 断路器可在周围空气温度为-5℃~+40℃条件下运行；
- 海拔2000m及以下；
- 安装地点的空气相对湿度在不高于温度为+40℃时不超50%，在较低温度下可以有较高的相对湿度，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊措施；
- 污染等级为3级； 断路器主电路及欠电压脱扣器安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ；
- 断路器适用于电磁环境A；
- 断路器安装不大于倾斜度为±22.5°；
- 断路器在受到地震情况下（4g）能可靠工作；
- 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；
- 断路器应安装在没有雨雪侵袭的地方。
主要规格及技术参数

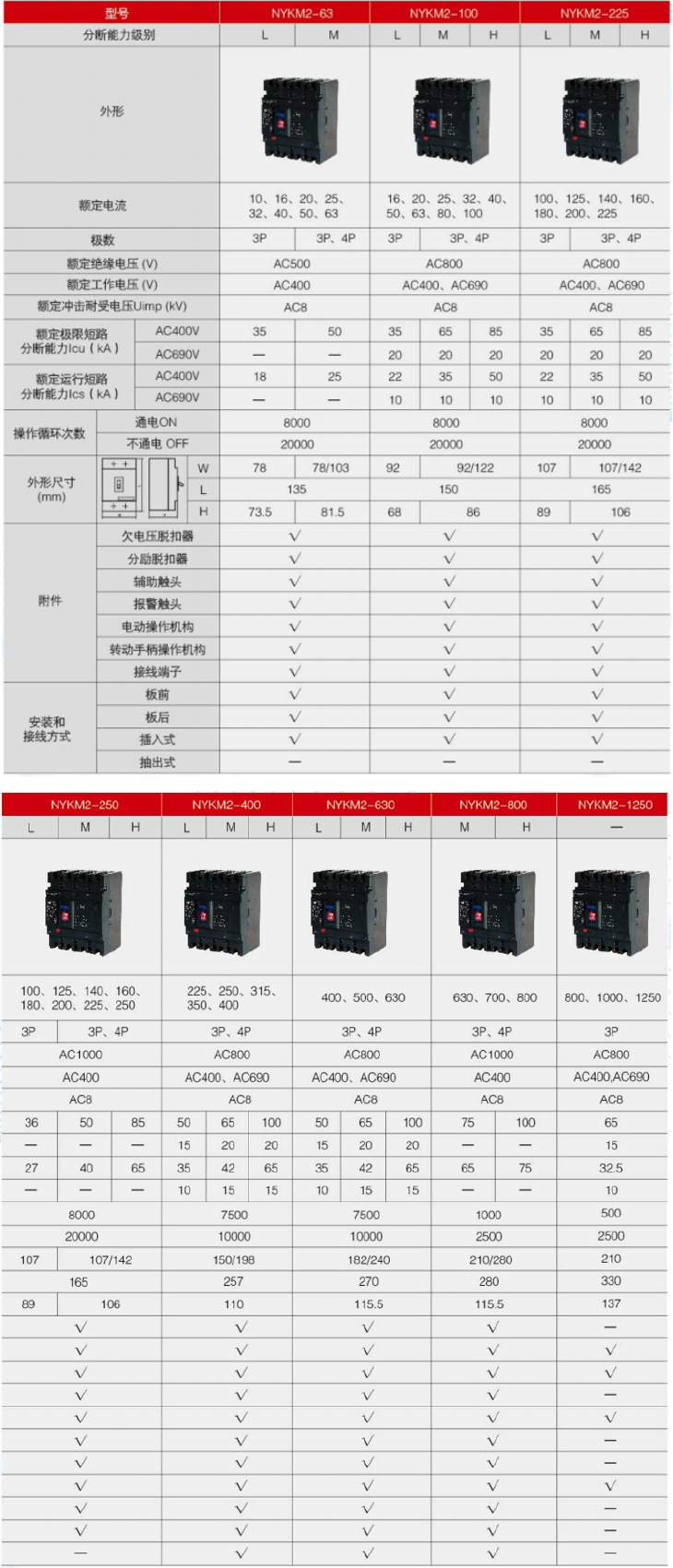

NYKM2系列主要规格及技术参数
